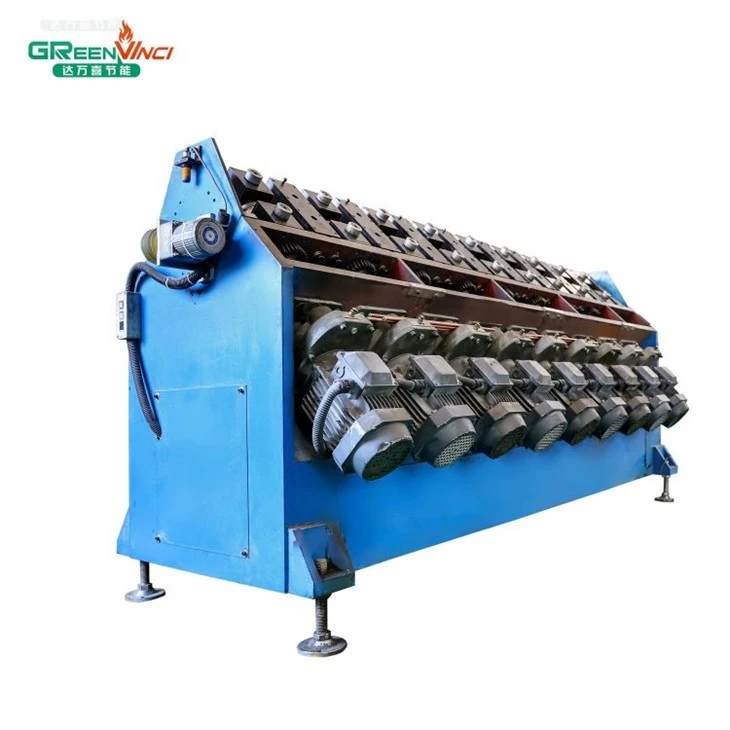

18-станцыйная машына для ўсаджвання трубчастага награвальніка
Апісанне і спецыфікацыя прадуктаў
Прадстаўляем нашу інавацыйную машыну для ўсаджвання трубчастых награвальнікаў з 18-станцыямі, распрацаваную для рэвалюцыі ў вытворчасці награвальных элементаў. Гэта перадавое абсталяванне раўнамерна памяншае вонкавы дыяметр трубкі з дапамогай дакладнага прагрэсіўнага працэсу ўсаджвання, значна павялічваючы шчыльнасць парашка аксіду магнію (MgO) у награвальным элеменце. У выніку атрымліваецца высокая цеплаправоднасць і трываласць электраізаляцыі. Машына мае інтэграваную літую раму, якая забяспечвае выключную стабільнасць і дакладнасць нават пры бесперапыннай працы на высокай хуткасці.
|
мадэль |
Электразабеспячэнне |
Памер (справа*у) мм |
Вага (кг) |
|
GV001-12S |
Тры фазы (380 В/50 Гц/6 кВт) |
1200X800X1200 |
1800 кг |
|
GV001-16S |
Тры фазы (380 В/50 Гц/9 кВт) |
1600X800X1200 |
2500 кг |
|
GV001-18S |
Тры фазы (380 В/50 Гц/12 кВт) |
2100X800X1200 |
2800 кг |
Як гэта працуе - Прагрэсіўны працэс скарачэння
Традыцыйныя машыны для ўсаджвання труб выкарыстоўваюць некалькі станцый, напрыклад 8 станцый, што прыводзіць да вялікіх дэфармацый за цыкл. Гэта лёгка прыводзіць да канцэнтрацыі напружання на сценцы трубы, драпін на паверхні і няроўных або ня-прамых труб пасля ўсаджвання, што прыводзіць да дэфектнай прадукцыі. Наша канструкцыя з 18 станцыямі разбівае агульную велічыню ўсаджвання на 18 надзвычай малых этапаў дэфармацыі з выкарыстаннем 18 камплектаў легіраваных ролікаў для паступовага памяншэння дыяметра. Гэта прыводзіць да высокай рэнтабельнасці і выдатнай якасці ўсаджаных труб, значна зніжаючы вытворчыя выдаткі.
Рэзюмэ працоўнага працэсу:
**Падача:** Алюмініевыя, жалезныя, медныя ці трубкі з нержавеючай сталі запаўняюцца парашком у машыне для напаўнення парашком, а затым падаюцца ў першую станцыю з дапамогай аўтаматычнай падачы.
**Пакрокавае-за-паступовым сцісканнем:** Труба паслядоўна праходзіць праз 18 пар прэцызійных легаваных ролікаў, прычым кожная пара форм памяншае дыяметр усяго на 0.1- 0.3 мм.
**Павелічэнне шчыльнасці:** Па меры паступовага змяншэння дыяметра трубкі ўнутраны парашок аксіду магнію (MgO) раўнамерна ўшчыльняецца, значна павялічваючы шчыльнасць.
**Аздабленне і выхад:** Апошнія некалькі станцый выконваюць памерную аздабленне, у выніку чаго атрымліваюцца гатовыя трубы з нязменным вонкавым дыяметрам, гладкай паверхняй і аднолькавай таўшчынёй сценкі.
Асноўная перавага заключаецца ў тым, што кожная дэфармацыя вельмі малая, што дазваляе металічнай рашотцы дастаткова часу для перабудовы, тым самым ухіляючы ўнутранае напружанне, прадухіляючы расколіны і забяспечваючы зніжэнне шчыльнасці парашка MgO.
Параўнанне: 8 станцый супраць 12 станцый супраць 18 станцый
|
Параметр |
8-станцыя |
12-станцыя |
18-Станцыя |
|
Максімальнае скарачэнне на крок |
0,8–1,0 мм |
0,5–0,7 мм |
0,2–0,3 мм |
|
Шурпатасць паверхні (Ra) |
Менш або роўна 1,6 мкм |
Менш або роўна 0,8 мкм |
Менш або роўна 0,4 мкм |
|
Адхіленне таўшчыні сценак |
±0,10 мм |
±0,08 мм |
±0,05 мм |
|
Паляпшэнне шчыльнасці MgO |
базавая лінія |
+10% |
+15~20% |
|
Максімальная прыдатная даўжыня трубкі |
600 мм |
900 мм |
1200 мм |
|
Рэкамендаванае прымяненне |
Кароткія трубкі, асноўныя трубкі награвальніка |
Агульнага прызначэння |
Высокакласныя награвальныя элементы з працяглым- тэрмінам службы, экспартная-прадукцыя |
Чаму варта выбраць 18-станцыйную ўсаджвальную машыну
|
Перавага |
Апісанне |
|
Высокая дакладнасць ±0,05 мм |
18-крокавае мікрапамяншэнне забяспечвае канчатковы допуск OD у межах ±0,05 мм, што адпавядае самым строгім патрабаванням да зборкі трубкі награвальніка. |
|
На паверхні няма драпін |
Мінімальнае памяншэнне на крок у спалучэнні з-глянцавымі штампамі стварае люстрана-гладкую паверхню - другасная паліроўка не патрэбна. |
|
Аднастайнасць таўшчыні сценкі палепшана на 30%+ |
Прагрэсіўны працэс дазваляе пазбегнуць празмернага адна-этапнага расцяжэння, што прыводзіць да адхілення таўшчыні сценкі больш чым на 30% лепш, чым у звычайных машын. |
|
Шчыльнасць MgO павялічылася на 15–20% |
Раўнамернае ўшчыльненне паляпшае цеплаправоднасць і павялічвае супраціў ізаляцыі (да 100 МОм і больш). |
|
Падыходзіць для вельмі-доўгіх труб |
Здольны апрацоўваць трубы награвальніка даўжынёй больш за 1000 мм з нізкім выгібам. |
|
Інтэграваная літая рама |
Уся машына пабудавана на высока{0}}трывалай літой раме, якая ўхіляе рэзананс на высокіх хуткасцях і павялічвае тэрмін службы. |
Стандарты праверкі
1. Візуальны агляд
Награвальная трубка не павінна мець бачных дэфектаў і пашкоджанняў. Любыя паверхневыя расколіны, драпіны або дэфармацыі павінны быць адзначаны, і награвальная трубка павінна быць адхілена, калі дэфекты або пашкоджанні празмерныя пасля таго, як трубкі выкарыстоўваюцца ў трубчастай парніковай машыне з 18 станцыямі.
2. Праверка памераў
Ацяпляльную трубку трэба вымераць, каб пераканацца, што яна адпавядае патрабаваным памерам. Даўжыня, дыяметр і таўшчыня награвальнай трубкі павінны быць у межах дапушчальнага допуску, указанага ў тэхнічных характарыстыках прадукту.
3. Электрычныя ўласцівасці
Неабходна вымераць электрычныя ўласцівасці награвальнай трубкі, каб пераканацца, што яны адпавядаюць неабходным характарыстыкам. Супраціў награвальнай трубкі павінен знаходзіцца ў межах зададзенага дыяпазону, а супраціў ізаляцыі таксама павінна быць у межах дазволенага.
4. Герметычнасць ўсаджвання
Неабходна праверыць герметычнасць усаджвальнага ўшчыльнення, каб пераканацца, што яно належным чынам запячатана. Любую ўцечку, выяўленую падчас выпрабаванні ціскам, неабходна ліквідаваць, а награвальную трубку неабходна праверыць паўторна.
5. Праверка прадукцыйнасці
Прадукцыйнасць награвальнай трубкі павінна быць праверана, каб пераканацца, што яна адпавядае патрабаванням электрычнай рысаваркі. Хуткасць нагрэву, захаванне цяпла і эфектыўнасць выкарыстання электраэнергіі павінны быць у вызначаным дыяпазоне трубчастай парніковай машыны з 18 станцыямі.
Трубапракатная машына можа выкарыстоўвацца разам зГВ-014 Кормораздатчикі можа быць абсталяваны прыладай для маркіроўкі труб.
